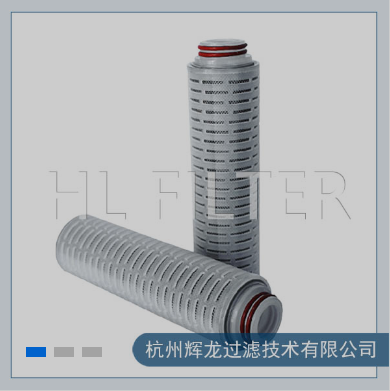

沒錯，碳纖維折疊濾芯也是一種性能優異的過濾產品呢，讓我來給你介紹一下吧！

一、主要特點

過濾介質：采用碳纖維材料，這種材料具有優良的有機物、氣味、余氯及色素的吸附能力。

結構特點：濾芯的內外導流層、濾芯端蓋、殼體及中心桿均采用聚丙烯材質，濾膜則以折疊方式采用無粘接劑的熱熔焊技術熔封構成完整整體，無介質脫落，不會帶進任何化學污染物。

深層過濾：濾膜深層過濾，水通量大，使用壽命長。

耐溫耐酸堿：具有良好的耐溫及耐酸堿性能以及化學兼容性，適用性廣泛。

二、應用領域

白酒除濁降度過濾：可以有效去除白酒中的懸浮物和雜質，提高白酒的清澈度和品質。

藥液、血透、氣體等過濾：在醫療領域，碳纖維折疊濾芯可以用于藥液、血透和氣體的過濾，確保醫療用品的純凈度和安全性。

有機溶劑的脫色過濾：在化工領域，它可以用于有機溶劑的脫色過濾，去除溶劑中的色素和雜質。

水處理凈化：可以用于水處理的除味、脫色、除有機物等過濾環節，提高水的質量和純凈度。

三、性能指標

過濾精度：常見的過濾精度有5μm和10μm兩種規格。

pH值適用范圍：1~13，適用于各種酸堿性的液體過濾。

最大壓差：正向0.4Mpa，反向0.2Mpa。

工作溫度：一般型在0.25Mpa下小于60°C，高溫型小于80°C，并且可以耐受126°C、30分鐘的在線蒸汽滅菌。

   我覺得碳纖維折疊濾芯的核心優勢主要體現在這幾個方面：

  ? 高效過濾：能夠阻攔各種污染顆粒，同時活性炭纖維布可以吸附異味、有機物等，提供全方位的過濾效果。

  ? 深層過濾與吸附結合：結合活性炭吸附的雙重功能，具有優良的有機物、氣味、余氯及色素的吸附能力，能去除濾液中所不必要的污染顆粒，作為褪色、除異味、去油污等的工具。

  ? 耐酸堿、耐溫性能好：具有良好的耐酸堿性能以及化學兼容性，適用溫度范圍廣，可以在各種惡劣環境下保持穩定性能。

  ? 使用壽命長：由于采用高質量的碳纖維材料和先進的制造工藝，濾芯的使用壽命相對較長，能夠降低更換頻率和成本。

  ? 應用領域廣泛：可用于白酒除濁降度過濾、藥液過濾、血透、氣體過濾等領域，還可用于有機溶劑的脫色過濾和水處理凈化等方面，具有廣泛的市場前景。

總之呢，碳纖維折疊濾芯以其獨特的優勢，在各種過濾場合中發揮著重要作用。
